CODESYS V3未经身份验证的远程堆溢出漏洞分析与复现
时间 ： 2020年04月14日 来源： 安天CERT
1 概述
2020年3月25日CODESYS发布CODESYS V3未经身份验证的远程堆溢出漏洞，攻击者利用精心设计的请求可能会导致基于堆的缓冲区溢出。CODESYS软件工具包是一款基于先进的.NET架构和IEC 61131-3国际编程标准的面向工业4.0及物联网应用的软件开发平台。CODESYS软件平台可实现逻辑控制（PLC）、运动控制（Motion Control）及CNC控制、人机界面（HMI）、基于Web Service的网络可视化编程和远程监控、冗余控制(Redundancy)和安全控制（Safety）、项目开发与工程协同管理等多个目标和需求。
安天针对CODESYS的CVE-2020-10245[1]漏洞进行了分析和复现，该漏洞存在于CmpWebServerHandlerV3.dll（文件版本3.5.15.20）库中，源于该dll库未能正确验证由用户提交的发往Web Server URL端点的数据。此漏洞会造成Web 服务器崩溃、拒绝服务或者可能被用于远程代码执行。对此，安天研究人员分析了该漏洞原理并给出相应的防护建议。
2 漏洞情况
该漏洞允许未经身份验证的远程攻击者破坏服务器或远程代码执行。存在漏洞的服务器用于在Web浏览器中显示CODESYS系统可视化屏幕。该漏洞基于堆的缓冲区溢出，是由于名为CmpWebServerHandlerV3.dll的Web服务器库无法正确验证发送到Web服务器URL端点的用户数据而导致。攻击者可以通过发送给CmpWebServerHandlerV3组件的WEB_CLIENT_OPENCONNECTION消息请求非常大的内存分配，来利用这个漏洞，最终导致Web服务器崩溃、拒绝服务或远程执行代码[2]。该漏洞严重程度评分如下表所示：
表格 2 1 CVSS评分[3]
|
|
CVSS v2.0 |
CVSS v3.1 |
|
基本得分 |
10 |
9.8 |
|
向量 |
AV：N / AC：L / Au：N / C：C / I：C / A：C |
AV：N / AC：L / PR：N / UI：N / S：U / C：H / I：H / A：H |
|
影响得分 |
10 |
5.9 |
|
可利用性得分 |
10 |
3.9 |
|
严重等级 |
高 |
高 |
2.1 披露时间
2019年12月02日：发现漏洞
2019年12月11日：CODESYS承认漏洞。
2019年12月11日：CODESYS预计在90天后进行解释。
2020年01月28日：供应商通知他们计划在3月中旬发布补丁。
2020年03月18日：CODESYS通知，由于COVID-19，他们需要将其补丁和咨询推迟几天，计划在三月中旬发布版本3.5.15.40。
2020年03月25日：CODESYS已发布公告和漏洞修复。
2.2 漏洞影响版本
在用于工程控制系统的自动化软件CODESYS的Web服务器中存在一个严重漏洞，此漏洞存在V3.5.15.40之前的所有版本中，所有包含Web服务器(CmpWebServer和CmpWebServerHandler)的CODESYS V3系统运行中都会受到影响，主要包括[4] ：
• CODESYS Control for BeagleBone
• CODESYS Control for emPC-A/iMX6
• CODESYS Control for IOT2000
• CODESYS Control for Linux
• CODESYS Control for PLCnext
• CODESYS Control for PFC100
• CODESYS Control for PFC200
• CODESYS Control for Raspberry Pi
• CODESYS Control RTE V3
• CODESYS Control RTE V3 (for Beckhoff CX)
• CODESYS Control Win V3 (also part of the CODESYS Development System setup)
• CODESYS HMI V3
• CODESYS Control V3 Runtime System Toolkit
• CODESYS V3 Embedded Target Visu Toolkit
• CODESYS V3 Remote Target Visu Toolkit
2.3 漏洞影响范围
CODESYS是一款工业自动化领域的一款开发编程系统，应用领域涉及工厂自动化、汽车自动化、嵌入式自动化、过程自动化和楼宇自动化等。CODESYS软件可以分为两个部分，一部分是运行在各类硬件中的RTE（Runtime Environment），另一部分是运行在PC机上的IDE。因此CODESYS的用户既包括生产PLC、运动控制器的硬件厂商，也包括最终使用PLC、运动控制器的用户。
目前全球有近400家的控制系统生产制造商是CODESYS的用户：如ABB、施耐德电气SchneiderElectric、伊顿电气EATON、博世力士乐Rexroth、倍福BECKHOFF、科控KEBA、日立HITACHI、三菱自动化MITSUBISHI、欧姆龙OMRON、研华科技、凌华科技ADLINK、和利时集团、SUPCON中控集团、步科自动化KINCO等等。
3 漏洞原理及复现过程
3.1 漏洞原理

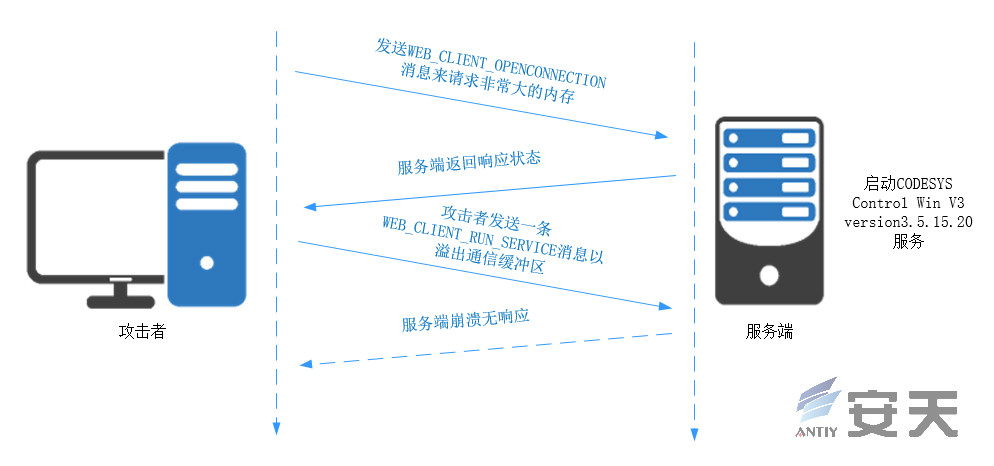

攻击者可借助特制的请求，利用该漏洞造成基于堆的缓冲区溢出，攻击者通过与服务端建立连接，并请求分配内存，服务器响应攻击者并分配内存，攻击者发送特殊消息使服务端缓冲区溢出，导致Web Server发生崩溃。如下图所示：
图 3-1 CODESYS缓冲区溢出过程
该漏洞存在于CmpWebServerHandlerV3.dll（文件版本3.5.15.20）库中，源于该dll库未能正确的验证由用户提交的发往Web Server URL端点的数据。当CmpWebServerHandlerV3组件状态为“0”时，攻击者可通过向CmpWebServerHandlerV3组件发送一条WEB_CLIENT_OPENCONNECTION消息，请求分配大小为0xffffffff的缓冲区，在缓冲区分配操作过程中SysMemGetCurrentHeapSize函数被SysMemAllocData函数调用向所请求的缓冲区分配大小添加了0x5c字节，缓冲区分配大小会溢出，即实际上分配了一块小的堆缓冲区（0xffffffff+ 0x5c = 0x5b）。攻击者通过发送一条精心构造的WEB_CLIENT_RUN_SERVICE消息以溢出小型通信缓冲区，造成缓冲区溢出，进而使Web Server崩溃[1]。

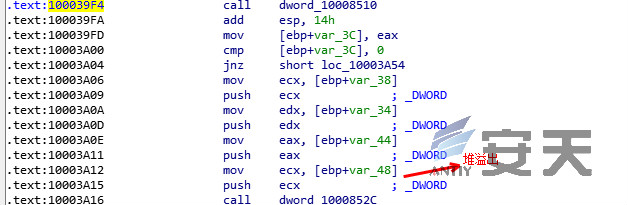

图 3-2 攻击者发送消息以至缓冲区溢出
3.2 复现过程
攻击者通过与服务端建立连接，并请求分配内存，服务器响应攻击者并分配内存，攻击者发送特殊消息使服务端缓冲区溢出，导致Web 服务器发生崩溃。基于以上漏洞原理，搭建复现环境，通过POC脚本对漏洞进行复现。
复现环境采用CODESYS V3.5.15.20（32位）版本，Windows10家庭版，8G内存，搭建服务端环境。服务端复现环境搭建成功后，结合漏洞原理及POC程序针对该漏洞进行了复现。

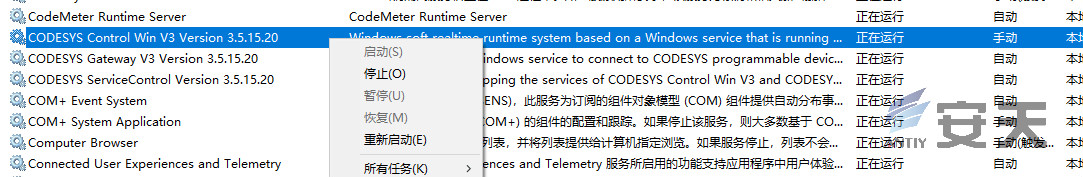

该POC是由Python语言实现，在执行过程中需要配置目标地址（Web Server服务器地址）和目标端口号（默认为8080）。查看正常状态下Web Server服务及Web访问状态。Web Server服务状态如下图所示：
图 3-3 POC执行前服务状态

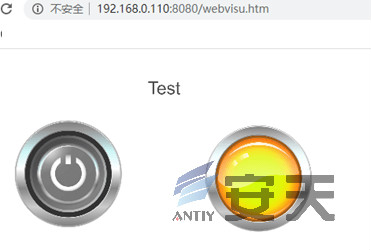

被用来测试的Web访问页面，可正常访问，如下图所示：
图 3-4 POC执行前WEB访问状态
运行POC前重启CODESYS服务，使CmpWebServerHandlerV3组件处于状态“0”。运行POC脚本，连接服务端并请求分配内存。POC脚本部分代码如下图所示：
图 3-5 POC部分代码
POC运行后，查看Web Server及Web访问状态，Web Server服务已经停止，如下图所示：
图 3-6 POC执行后服务状态

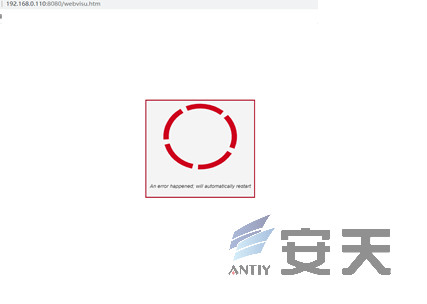

被用来测试的Web页面不能正常访问，重新启动服务后，页面访问恢复正常。不能正常访问时状态如下图所示：
图 3-7 POC执行后WEB访问状态

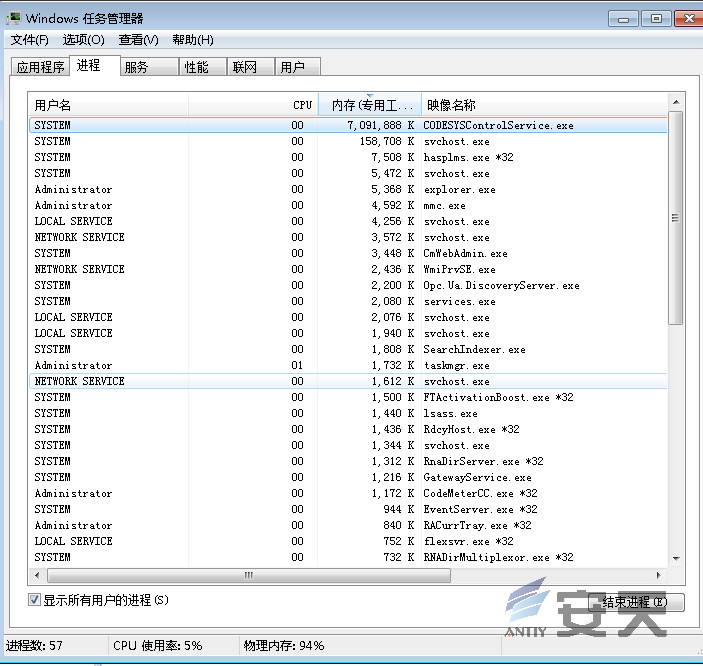

针对CODESYS V3.5.15.20（64位）版本，采用Windows7（64位）系统，8G内存，搭建服务端环境。客户端运行POC后，服务端内存被占满，随着时间推迟内存被慢慢释放，Web服务没有停止，但Web页面不能访问，造成拒绝服务攻击。内存如图所示：
图 3-8 服务端内存使用过高

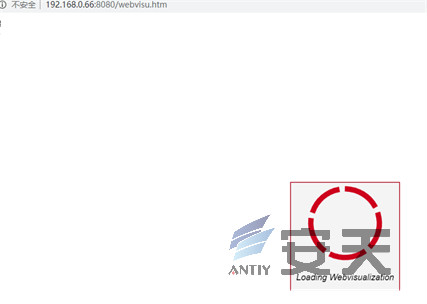

被用来测试的Web页面不能正常访问，服务重启后，Web页面才可正常访问。Web页面不能正常访问如下图所示：
图 3-9 POC执行后Web访问状态（64位）

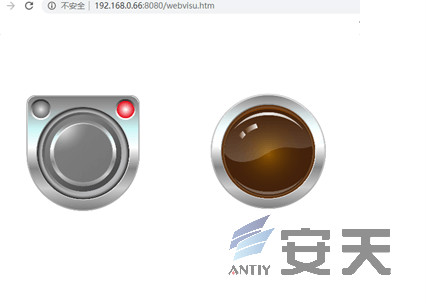

Web Server服务重启后，Web页面可正常访问，访问状态如下图所示：
图 3-10 Web页面正常访问状态
4 漏洞危害及防护建议
4.1 漏洞危害
本次复现漏洞可能导致Web服务器崩溃、拒绝服务，或者可能被用于远程代码执行。下面对有可能造成的危害进行详细说明：
(1) Web服务崩溃：CODESYS Web Server在工业控制系统场景中可用来作为Web SCADA服务器，Web SCADA服务器崩溃可导致与控制器通信中断，不能接收来自控制器返回的数据信息，不能对控制器参数进行修改。可能使工业控制系统发生异常，导致企业停工停产，造成安全威胁或经济损失。
(2) 远程代码执行：攻击者利用该缓冲区溢出漏洞可能导致工业控制系统数据泄露，如软件版本，系统信息、工艺参数等关键数据，为进一步攻击工业控制系统做信息收集准备；也可通过shell脚本获取工业控制系统操作权限，对工业控制系统正常运行带来影响。
4.2 防护建议
根据该漏洞的原理及官网针对该漏洞的修复情况，给出以下建议。
(1) 建议将CODESYS软件升级到V3.5.15.40，官方在V3.5.15.40版本中修复此漏洞。
(2) 对运行CODESYS Control Service的主机配置防火墙限制IP访问，仅允许指定IP访问，禁止外部IP访问，并进行相应的访问日志审计，防止系统信息泄露。
(3) 禁止工业控制网络在无防护设备情况下与互联网连接，如必须连接互联网可采取安装工业防护设备（防火墙、网闸等）来限制攻击者的入侵。
(4) 增加工业网络流量检测和监测设备，对Web管理平台异常流量进行阻断、报警、及时发现，防止工业系统敏感信息泄露。
