1.重化工业企业自动控制系统全景——工业控制系统体系结构

---

目前工业控制系统主要有集散控制系统（DCS）和现场总线控制系统（FCS）两种类型，DCS和FCS的体系结构分别如图1和图2所示。

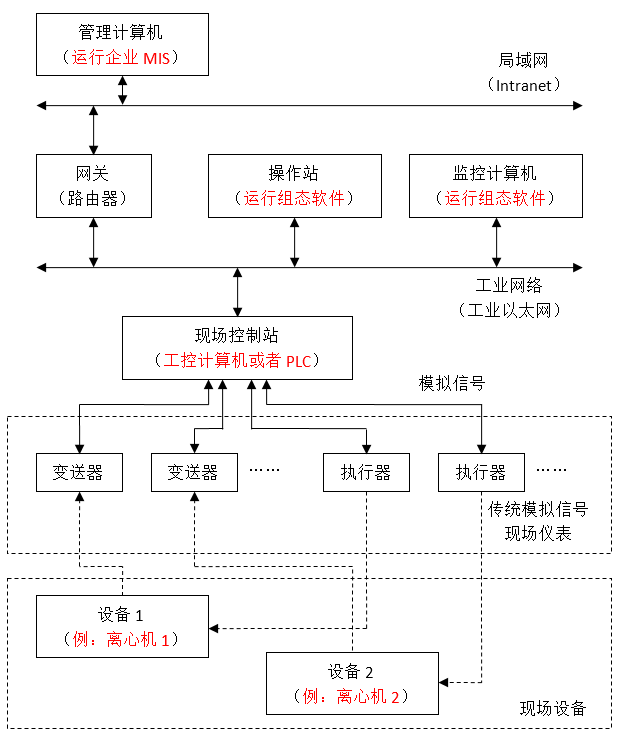

图1 DCS体系结构

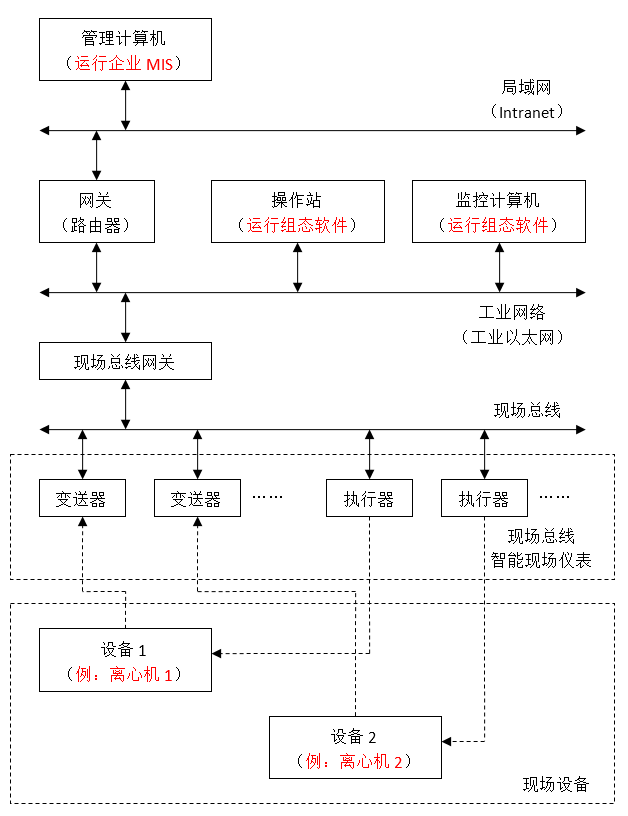

图2 FCS体系结构

DCS的特点是现场仪表基于模拟信号，例如4mA—20mA模拟电流信号进行通信；FCS的特点是现场仪表基于现场总线和现场总线协议进行数字化通信，除此之外，组态软件（例如WinCC、浙大中控、组态王等）在DCS和FCS中的作用基本相同，其主要功能是实现自动控制系统中的控制器（调节器），相当于用软件实现虚拟控制器。变送器、控制器和执行器是现代自动控制系统中的三大核心部件。

现代自动控制系统（过程控制系统）的基本组成原理框图如图3所示。

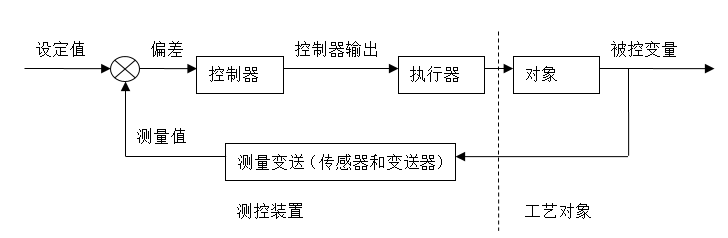

图3 现代自动控制系统基本组成原理框图

某些企业的自动控制系统混合有DCS和FCS的特征，这主要是因为现场仪表不全是基于单片机和嵌入式系统的智能仪表，但无论是DCS方式和FCS方式，控制器均由组态软件实现。

现代控制器可以选择多种控制算法，例如P（比例）、PI（比例积分）、PD（比例微分）、PID（比例微分积分）等，控制算法和相关参数是决定自动控制系统特性和实际性能的核心。对于组态软件而言，控制算法和相关参数一般保存在配置文件或者数据库中，例如WinCC使用SQL Server数据库保存。

2.攻击工业控制系统对现场设备的影响过程

---

（以Stuxnet蠕虫攻击WinCC组态软件为例）

2.1 从天然铀中分离核燃料铀235的原理

天然铀一般不能够直接作为核燃料或者原子弹核装药，因为只有同位素铀235才具备慢中子引发裂变的能力，而天然铀有3种同位素：铀238、铀235和铀234，其中铀238占99％以上，铀235只占0.7％左右，铀234痕量。如果作为反应堆核燃料，铀235浓度要达到4％左右，作为原子弹核装药的武器级铀235，其铀235浓度一般在90％以上。

由于铀的3种同位素化学性质完全相同，因此不可能用化学方法分离或者浓缩铀235，分离或者浓缩铀235一般采用物理方法，其原理是：天然铀矿石经过水冶工艺得到重铀酸铵［(NH4)2U2O7］，俗称黄饼（Yellow Cake），然后进一步制得挥发性的六氟化铀（UF6），然后利用六氟化铀238和六氟化铀235气体密度的微小差异进行分离。

最早使用的方法是气体扩散法，我国第一颗原子弹的核装药即采用该方法分离，效率较低。上世纪60—70年代，气体离心法（以下简称离心法）投入实用，核心设备是离心机。可以用一个简单的比喻来说明离心法的基本原理：将大米和谷糠一起放在筛箩中转动，则较重的大米先被“甩”到边缘，而谷糠较轻，不容易被“甩”出，集中在中间，在离心法中，六氟化铀238即相当于“大米”，六氟化铀235则相当于“谷糠”。

2.2 离心法分离铀235的设备及其自动控制

离心法分离铀235的基本设备是离心机，为了得到较高浓度的铀235，通常将多台离心机串联使用。

离心机的自动控制相当复杂，被控变量可达7个。仅举一个简单的例子：离心机转速是影响分离功率和分离系数的重要参数，对于一台特定的离心机，必须保持离心机转速为一个恒定值，否则会严重影响铀235的分离。为了保持离心机转速恒定，使用转速传感器和变送器测量离心机转速，转速数据发送到控制器，再由控制器控制调速器（执行器），完成离心机转速的自动控制。

2.3 攻击工业控制系统对离心机的影响过程

在离心法铀235浓缩工厂中，可以使用DCS自动控制系统，并使用WinCC组态软件实现虚拟控制器，作为自动控制系统的核心。WinCC将测控数据，包括控制算法和相关参数保存在SQL Server数据库中。

Stuxnet蠕虫攻击WinCC，由于WinCC使用硬编码保存访问SQL Server数据库所需的用户名和密码，因此Stuxnet蠕虫可以轻易修改保存在SQL Server数据库中的WinCC测控数据。

一个可能的攻击场景：假设离心机转速采用PID算法实现自动控制，Stuxnet蠕虫攻击WinCC，修改SQL Server数据库中的PID算法相关参数，则离心机转速就会发生变化，甚至导致离心机转速自动控制失灵，轻则导致离心机分离功率和分离系数下降，分离核燃料级或者武器级铀235失败（铀235浓度不足），重则可能损坏离心机，最终导致停产事故。参见图4。

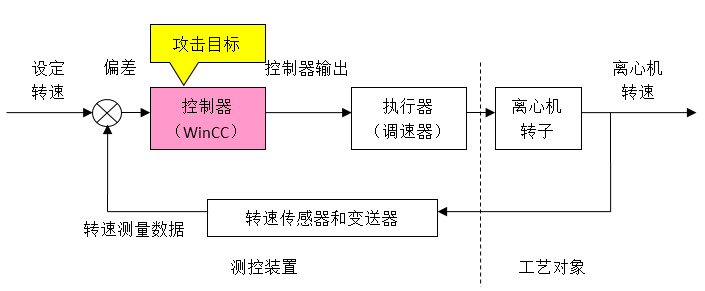

图4 一个可能的攻击场景图
